PLC HIMA F7126 | ماژول منبع تغذیه صنعتی HIMA F7126
PLC HIMA F7126 یکی از ماژول‌های مهم مورد استفاده در سیستم‌های اتوماسیون و کنترل صنعتی HIMA است که وظیفه تأمین انرژی پایدار مورد نیاز بخش‌های مختلف سیستم را بر عهده دارد. این محصول در واقع یک ماژول منبع تغذیه DC/DC است که ولتاژ ورودی 24 ولت DC را دریافت کرده و آن را به ولتاژ خروجی 5 ولت DC برای استفاده در سیستم‌های اتوماسیون تبدیل می‌کند.
در سیستم‌های کنترل صنعتی، کیفیت و پایداری منبع تغذیه اهمیت بسیار زیادی دارد. زیرا عملکرد پردازنده‌ها، کارت‌های ورودی و خروجی و سایر تجهیزات الکترونیکی به وجود یک ولتاژ پایدار و مطمئن وابسته است. بنابراین، استفاده از یک منبع تغذیه صنعتی باکیفیت مانند HIMA F7126 می‌تواند نقش مهمی در افزایش قابلیت اطمینان سیستم داشته باشد.
ماژول HIMA F7126 برای سیستم PES H51q طراحی شده و با استفاده از فناوری تبدیل DC/DC، انرژی مورد نیاز تجهیزات اتوماسیون را تأمین می‌کند. علاوه بر این، وجود ایزولاسیون ایمن بین ولتاژ ورودی و خروجی، حفاظت در برابر اضافه‌ولتاژ، محدودکننده جریان و مقاومت در برابر اتصال کوتاه، از مهم‌ترین ویژگی‌های این ماژول به شمار می‌روند.
در نتیجه، HIMA F7126 می‌تواند گزینه‌ای مناسب برای سیستم‌هایی باشد که به تغذیه الکتریکی پایدار، حفاظت‌شده و قابل اعتماد نیاز دارند.
معرفی برند HIMA و اهمیت تجهیزات آن در اتوماسیون صنعتی
HIMA یکی از نام‌های شناخته‌شده در حوزه سیستم‌های کنترل صنعتی و تجهیزات ایمنی فرآیندی است. محصولات این برند در صنایع مختلفی مورد استفاده قرار می‌گیرند و به دلیل کیفیت ساخت، قابلیت اطمینان و کاربرد در محیط‌های صنعتی، مورد توجه مهندسان و متخصصان اتوماسیون قرار دارند.
سیستم‌های صنعتی معمولاً از مجموعه‌ای از تجهیزات شامل کنترلر، CPU، ماژول‌های ورودی و خروجی، کارت‌های ارتباطی و منابع تغذیه تشکیل شده‌اند. هر یک از این تجهیزات وظیفه مشخصی دارند. با این حال، بدون وجود یک منبع تغذیه پایدار، عملکرد صحیح سایر اجزا نیز ممکن است با مشکل مواجه شود.
بنابراین، ماژول‌های منبع تغذیه مانند HIMA F7126 نقش بسیار مهمی در زیرساخت الکتریکی سیستم‌های کنترل دارند. این تجهیزات ولتاژ مورد نیاز مدارهای داخلی را فراهم کرده و از تجهیزات حساس در برابر برخی مشکلات الکتریکی محافظت می‌کنند.
علاوه بر این، طراحی صنعتی این نوع تجهیزات باعث می‌شود که بتوان از آن‌ها در تابلوهای کنترل و سیستم‌های اتوماسیون حرفه‌ای استفاده کرد. در نتیجه، انتخاب صحیح منبع تغذیه یکی از مراحل مهم در طراحی، نگهداری و تعمیر سیستم‌های صنعتی محسوب می‌شود.
PLC HIMA F7126 چیست؟
HIMA F7126 یک Power Supply Module یا ماژول منبع تغذیه است که برای تأمین ولتاژ مورد نیاز سیستم‌های اتوماسیون طراحی شده است. وظیفه اصلی این ماژول تبدیل ولتاژ ورودی 24 ولت DC به ولتاژ خروجی 5 ولت DC است.
این فرآیند توسط یک مبدل DC/DC انجام می‌شود. به عبارت دیگر، ماژول انرژی الکتریکی ورودی را دریافت کرده و آن را به ولتاژ مناسب برای تجهیزات داخلی سیستم تبدیل می‌کند.
یکی از ویژگی‌های مهم این محصول، وجود ایزولاسیون ایمن بین ورودی و خروجی است. این ویژگی می‌تواند به جداسازی بخش ورودی از بخش خروجی کمک کند و نقش مهمی در حفاظت از تجهیزات الکترونیکی داشته باشد.
علاوه بر این، HIMA F7126 دارای سیستم‌های حفاظتی مختلفی است. برای مثال، حفاظت در برابر اضافه‌ولتاژ و محدودسازی جریان از جمله قابلیت‌های مهم این ماژول هستند. خروجی دستگاه نیز در برابر اتصال کوتاه محافظت شده است.
بنابراین، HIMA F7126 تنها یک مبدل ساده ولتاژ نیست، بلکه یک ماژول تغذیه صنعتی است که برای استفاده در سیستم‌های تخصصی اتوماسیون طراحی شده است.
مشخصات فنی PLC HIMA F7126
یکی از مهم‌ترین موضوعات هنگام خرید تجهیزات اتوماسیون صنعتی، بررسی دقیق مشخصات فنی محصول است. مشخصات HIMA F7126 نشان می‌دهد که این ماژول برای تأمین تغذیه سیستم‌های صنعتی طراحی شده است.
مهم‌ترین مشخصات فنی HIMA F7126 عبارت‌اند از:
ولتاژ ورودی: 24 ولت DC
محدوده ولتاژ ورودی: از 15 درصد کمتر تا 20 درصد بیشتر از مقدار نامی
ولتاژ خروجی: 5 ولت DC
قابلیت تنظیم ولتاژ خروجی: 5 ولت DC با تلرانس ±0.5 ولت
تنظیم کارخانه: حدود 5.4 ولت DC با دقت مشخص‌شده برای استفاده سیستم
جریان خروجی: 10 آمپر
محدودکننده جریان: تقریباً 13 آمپر
حفاظت اضافه‌ولتاژ: تنظیم‌شده در حدود 6.5 ولت با تلرانس مشخص
راندمان: حداقل 77 درصد
فیوز اولیه: 6.3 آمپر از نوع Slow-Blow یا کندکار
مقاومت خروجی در برابر اتصال کوتاه: دارد
ایزولاسیون بین ورودی و خروجی: دارد
فضای مورد نیاز برای نصب: 8 TE
وجود سوکت تست در پنل جلویی: دارد
وجود پتانسیومتر برای تنظیم ولتاژ: دارد
این مشخصات باعث می‌شوند HIMA F7126 برای استفاده در سیستم‌هایی که به منبع تغذیه 5 ولت DC با جریان مناسب نیاز دارند، گزینه‌ای کاربردی باشد.
عملکرد ماژول منبع تغذیه HIMA F7126
عملکرد اصلی HIMA F7126 بر پایه تبدیل ولتاژ DC به DC است. این ماژول ولتاژ 24 ولت DC را از منبع اصلی دریافت می‌کند و سپس ولتاژ مورد نیاز سیستم را به صورت 5 ولت DC تأمین می‌کند.
در سیستم‌های اتوماسیون، تجهیزات الکترونیکی معمولاً به ولتاژهای مشخص و پایدار نیاز دارند. تغییرات شدید ولتاژ می‌تواند باعث اختلال در عملکرد تجهیزات شود. بنابراین، استفاده از یک ماژول تغذیه مناسب اهمیت زیادی دارد.
HIMA F7126 با تبدیل انرژی ورودی به ولتاژ خروجی مورد نیاز، انرژی لازم برای تجهیزات سازگار با سیستم را فراهم می‌کند. علاوه بر این، طراحی آن به گونه‌ای است که بین بخش ورودی و خروجی، ایزولاسیون ایمن وجود دارد.
در نتیجه، سیستم می‌تواند از یک ساختار تغذیه مناسب‌تر برخوردار شود و تجهیزات حساس الکترونیکی در شرایط بهتری فعالیت کنند.
اهمیت ولتاژ ورودی 24 ولت DC در HIMA F7126
ولتاژ 24 ولت DC یکی از ولتاژهای رایج در سیستم‌های اتوماسیون صنعتی است. بسیاری از سنسورها، کنترلرها، تجهیزات کنترلی و سیستم‌های تابلو برق صنعتی از این ولتاژ استفاده می‌کنند.
به همین دلیل، HIMA F7126 با دریافت ورودی 24 ولت DC می‌تواند به‌راحتی در ساختار بسیاری از سیستم‌های صنعتی مورد استفاده قرار گیرد.
البته این ماژول ولتاژ 24 ولت را مستقیماً به تجهیزات مصرف‌کننده منتقل نمی‌کند. بلکه آن را به ولتاژ 5 ولت DC تبدیل می‌کند تا برای بخش‌های مورد نیاز سیستم استفاده شود.
بنابراین، نقش این ماژول در مدیریت و تبدیل انرژی الکتریکی بسیار مهم است. علاوه بر این، وجود محدوده مجاز برای تغییرات ولتاژ ورودی باعث می‌شود دستگاه بتواند در شرایط تعریف‌شده صنعتی عملکرد مناسبی داشته باشد.
خروجی 5 ولت DC و کاربرد آن در سیستم‌های صنعتی
خروجی اصلی HIMA F7126 برابر با 5 ولت DC است. ولتاژ 5 ولت یکی از ولتاژهای مهم در بسیاری از مدارهای الکترونیکی و سیستم‌های منطقی محسوب می‌شود.
این ماژول می‌تواند خروجی خود را در محدوده مشخصی تنظیم کند. همچنین، در بخش جلویی دستگاه یک پتانسیومتر برای تنظیم ولتاژ خروجی در نظر گرفته شده است.
وجود قابلیت تنظیم ولتاژ می‌تواند در فرآیند سرویس و راه‌اندازی اهمیت داشته باشد. با این حال، تنظیم ولتاژ باید توسط افراد متخصص و با استفاده از تجهیزات اندازه‌گیری دقیق انجام شود.
در نتیجه، استفاده صحیح از قابلیت‌های تنظیم این ماژول می‌تواند به حفظ عملکرد مناسب سیستم کمک کند.
جریان خروجی 10 آمپر در HIMA F7126
یکی از مشخصات مهم HIMA F7126، توانایی تأمین جریان خروجی تا 10 آمپر است. این میزان جریان باعث می‌شود ماژول بتواند نیاز انرژی بخش‌های مختلف سیستم سازگار را تأمین کند.
علاوه بر این، این محصول دارای سیستم محدودکننده جریان در حدود 13 آمپر است. وجود محدودکننده جریان اهمیت زیادی دارد، زیرا در شرایط غیرعادی می‌تواند از افزایش بیش از حد جریان جلوگیری کند.
به عبارت دیگر، طراحی حفاظتی ماژول تنها به تأمین انرژی محدود نمی‌شود، بلکه کنترل شرایط غیرعادی نیز در عملکرد آن در نظر گرفته شده است.
بنابراین، HIMA F7126 می‌تواند علاوه بر تأمین جریان مورد نیاز، از طریق قابلیت‌های حفاظتی خود به افزایش پایداری سیستم کمک کند.
حفاظت در برابر اضافه‌ولتاژ
اضافه‌ولتاژ یکی از مشکلاتی است که می‌تواند به تجهیزات الکترونیکی آسیب وارد کند. در سیستم‌های صنعتی، وجود نوسانات و شرایط غیرعادی الکتریکی ممکن است باعث افزایش ولتاژ شود.
HIMA F7126 دارای سیستم حفاظت در برابر اضافه‌ولتاژ است. این سیستم برای یک سطح مشخص از ولتاژ تنظیم شده و در شرایط غیرعادی نقش حفاظتی ایفا می‌کند.
علاوه بر این، وجود چنین قابلیتی باعث می‌شود ماژول نسبت به یک منبع تغذیه ساده، امکانات حفاظتی بیشتری داشته باشد.
در نتیجه، استفاده از منبع تغذیه‌ای که دارای سیستم حفاظت مناسب است، می‌تواند در افزایش طول عمر تجهیزات و کاهش احتمال آسیب‌های ناشی از مشکلات الکتریکی مؤثر باشد.
حفاظت در برابر اتصال کوتاه
یکی دیگر از ویژگی‌های مهم HIMA F7126، مقاومت خروجی در برابر اتصال کوتاه است.
اتصال کوتاه می‌تواند باعث افزایش ناگهانی جریان و ایجاد مشکلات جدی در مدار شود. اگر یک منبع تغذیه فاقد حفاظت مناسب باشد، چنین شرایطی ممکن است به تجهیزات و مدارهای داخلی آسیب وارد کند.
در HIMA F7126، خروجی به گونه‌ای طراحی شده که در برابر اتصال کوتاه محافظت شود. علاوه بر این، سیستم محدودکننده جریان نیز در مدیریت شرایط غیرعادی نقش دارد.
بنابراین، این ویژگی یکی از مزایای مهم HIMA F7126 برای استفاده در محیط‌های صنعتی محسوب می‌شود.
ایزولاسیون ایمن بین ورودی و خروجی
یکی از ویژگی‌های مهم در طراحی HIMA F7126، وجود ایزولاسیون بین بخش ورودی و خروجی است.
ایزولاسیون الکتریکی در بسیاری از تجهیزات صنعتی اهمیت بالایی دارد، زیرا می‌تواند به جداسازی بخش‌های مختلف مدار کمک کند. این موضوع به‌خصوص در محیط‌های صنعتی که تجهیزات متعدد و منابع مختلف الکتریکی وجود دارند، اهمیت بیشتری پیدا می‌کند.
بنابراین، استفاده از یک مبدل DC/DC با ایزولاسیون ایمن می‌تواند یکی از مزایای مهم این محصول باشد.
علاوه بر این، ایزولاسیون مناسب می‌تواند در کاهش تأثیر برخی اختلالات الکتریکی بین بخش‌های مختلف سیستم مؤثر باشد.
قابلیت استفاده از HIMA F7126 در سیستم‌های افزونه
یکی از نکات مهم درباره HIMA F7126، امکان استفاده از این ماژول در ساختارهای دارای منبع تغذیه افزونه است.
در برخی سیستم‌های صنعتی، برای افزایش قابلیت دسترس‌پذیری و کاهش احتمال توقف سیستم، از بیش از یک منبع تغذیه استفاده می‌شود. در این شرایط، تنظیم صحیح ولتاژ خروجی منابع تغذیه اهمیت زیادی دارد.
طبق اطلاعات فنی موجود، هنگام استفاده افزونه از دو ماژول F7126، اختلاف ولتاژ خروجی آن‌ها نباید از حدود 0.025 ولت بیشتر شود. این موضوع برای جلوگیری از توزیع نامتعادل بار اهمیت دارد.
بنابراین، هنگام طراحی یا سرویس سیستم‌های افزونه، باید تنظیم ولتاژ منابع تغذیه با دقت بررسی شود.
سوکت تست و پتانسیومتر تنظیم ولتاژ

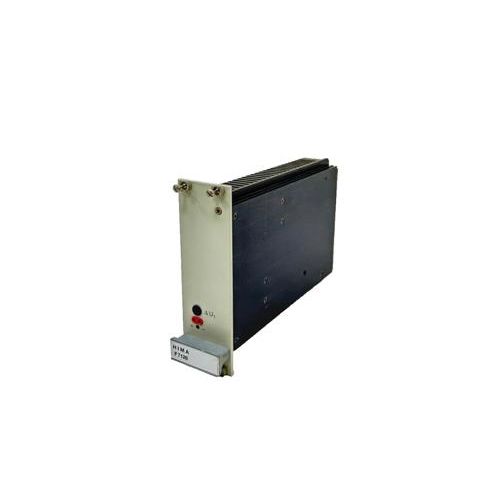

در قسمت جلویی HIMA F7126 یک سوکت تست و یک پتانسیومتر برای تنظیم ولتاژ خروجی قرار دارد.
سوکت تست به تکنسین‌ها و متخصصان کمک می‌کند تا وضعیت ولتاژ را با تجهیزات اندازه‌گیری مناسب بررسی کنند. علاوه بر این، پتانسیومتر امکان تنظیم ولتاژ خروجی را در محدوده مشخص فراهم می‌کند.
این قابلیت‌ها باعث می‌شوند فرآیند بررسی و سرویس دستگاه ساده‌تر انجام شود.
با این حال، به دلیل اهمیت دقت ولتاژ خروجی، هرگونه تنظیم باید توسط افراد متخصص و با استفاده از ابزار اندازه‌گیری دقیق انجام شود. در نتیجه، تنظیم نادرست ولتاژ می‌تواند بر عملکرد سیستم تأثیر بگذارد.
کاربردهای PLC HIMA F7126 در صنایع مختلف
HIMA F7126 می‌تواند در سیستم‌های اتوماسیون صنعتی سازگار با این ماژول مورد استفاده قرار گیرد.
برخی از کاربردهای احتمالی این محصول عبارت‌اند از:
سیستم‌های کنترل صنعتی
تابلوهای اتوماسیون
سیستم‌های کنترل فرآیند
صنایع نفت و گاز
صنایع پتروشیمی
نیروگاه‌ها
صنایع شیمیایی
کارخانه‌های تولیدی
سیستم‌های کنترل حساس
سیستم‌های مبتنی بر تجهیزات HIMA PES H51q
البته کاربرد دقیق ماژول به معماری سیستم و سازگاری تجهیزات بستگی دارد. بنابراین، قبل از خرید باید شماره فنی، مدل سیستم و سازگاری ماژول با تجهیزات موجود بررسی شود.
مزایای استفاده از PLC HIMA F7126
استفاده از HIMA F7126 می‌تواند مزایای مختلفی برای سیستم‌های صنعتی سازگار داشته باشد.
یکی از مهم‌ترین مزایا، تبدیل ولتاژ 24 ولت DC به 5 ولت DC است. این ویژگی باعث می‌شود ماژول بتواند انرژی مورد نیاز بخش‌های مشخصی از سیستم را تأمین کند.
علاوه بر این، وجود جریان خروجی 10 آمپر باعث می‌شود توان مناسبی برای تجهیزات سازگار فراهم شود.
مزیت دیگر این محصول، وجود حفاظت در برابر اضافه‌ولتاژ است. همچنین، محدودکننده جریان و حفاظت در برابر اتصال کوتاه نیز از ویژگی‌های مهم آن محسوب می‌شوند.
ایزولاسیون ایمن بین ورودی و خروجی نیز یکی دیگر از مزایای مهم این ماژول است.
در نتیجه، HIMA F7126 ترکیبی از قابلیت تبدیل انرژی، تأمین ولتاژ و امکانات حفاظتی را در اختیار سیستم صنعتی قرار می‌دهد.
نکات مهم هنگام خرید PLC HIMA F7126
هنگام خرید PLC HIMA F7126 یا ماژول منبع تغذیه HIMA F7126، باید به چند نکته مهم توجه کنید.
اولین نکته، بررسی دقیق شماره فنی محصول است. در بازار تجهیزات اتوماسیون صنعتی ممکن است مدل‌های مشابه یا اطلاعات نادرست درباره یک شماره فنی وجود داشته باشد. بنابراین، شماره قطعه باید با تجهیزات مورد نیاز شما مطابقت داشته باشد.
دومین نکته، بررسی وضعیت محصول است. تجهیزات اتوماسیون صنعتی ممکن است به‌صورت نو، استوک، ریفر یا مازاد پروژه در بازار عرضه شوند. بنابراین، وضعیت واقعی کالا باید قبل از خرید مشخص شود.
علاوه بر این، بررسی سلامت ظاهری، وضعیت کانکتورها، برچسب محصول و شماره سریال می‌تواند اهمیت داشته باشد.
نکته دیگر، سازگاری محصول با سیستم موجود است. HIMA F7126 باید با معماری سیستم شما سازگار باشد. بنابراین، قبل از سفارش، مدل رک، سیستم و نیاز فنی پروژه را بررسی کنید.
همچنین، در صورت خرید برای جایگزینی یک قطعه خراب، بهتر است شماره دقیق قطعه قدیمی با محصول جدید مقایسه شود.
تفاوت PLC HIMA F7126 با یک منبع تغذیه معمولی
ممکن است در نگاه اول تصور شود که HIMA F7126 تنها یک منبع تغذیه ساده است. اما این ماژول برای استفاده در سیستم‌های صنعتی و معماری مشخص طراحی شده است.
یک منبع تغذیه معمولی ممکن است تنها وظیفه تبدیل ولتاژ را انجام دهد. در حالی که HIMA F7126 دارای ویژگی‌هایی مانند ایزولاسیون بین ورودی و خروجی، محدودکننده جریان، حفاظت اضافه‌ولتاژ و حفاظت در برابر اتصال کوتاه است.
علاوه بر این، این محصول برای استفاده در ساختار تجهیزات HIMA و سیستم‌های سازگار طراحی شده است.
بنابراین، در زمان جایگزینی یک ماژول صنعتی، استفاده از یک منبع تغذیه عمومی به جای ماژول اصلی همیشه انتخاب مناسبی نیست. زیرا سازگاری مکانیکی، الکتریکی و عملکردی باید به‌طور کامل بررسی شود.
نگهداری و سرویس PLC HIMA F7126
نگهداری صحیح تجهیزات اتوماسیون صنعتی می‌تواند به افزایش عمر مفید سیستم کمک کند.
برای HIMA F7126 بهتر است وضعیت ظاهری ماژول به‌صورت دوره‌ای بررسی شود. همچنین، شرایط محیط نصب، تهویه تابلو و وضعیت منبع تغذیه ورودی اهمیت دارند.
بررسی ولتاژ خروجی نیز می‌تواند بخشی از فرآیند سرویس باشد. از آنجا که ماژول دارای سوکت تست و قابلیت تنظیم ولتاژ است، متخصصان می‌توانند با ابزار اندازه‌گیری دقیق عملکرد خروجی را بررسی کنند.
علاوه بر این، در سیستم‌های افزونه باید هماهنگی ولتاژ خروجی بین منابع تغذیه بررسی شود.
بنابراین، سرویس دوره‌ای و بررسی وضعیت سیستم می‌تواند به شناسایی مشکلات احتمالی قبل از ایجاد خرابی جدی کمک کند.
چراPLC HIMA F7126 برای سیستم‌های صنعتی اهمیت دارد؟
در هر سیستم اتوماسیون، عملکرد تجهیزات وابسته به وجود انرژی الکتریکی پایدار است. اگر منبع تغذیه دچار مشکل شود، ممکن است سایر بخش‌های سیستم نیز با اختلال مواجه شوند.
به همین دلیل، ماژول‌هایی مانند HIMA F7126 نقش مهمی در زیرساخت سیستم دارند.
این محصول ولتاژ ورودی 24 ولت DC را به خروجی 5 ولت DC تبدیل می‌کند و علاوه بر این، دارای قابلیت‌های حفاظتی مهمی است.
وجود جریان خروجی 10 آمپر، محدودکننده جریان، حفاظت اضافه‌ولتاژ، حفاظت در برابر اتصال کوتاه و ایزولاسیون ایمن باعث شده است که این محصول برای کاربردهای صنعتی سازگار، یک گزینه تخصصی محسوب شود.
در نتیجه، انتخاب و نگهداری صحیح این ماژول می‌تواند در عملکرد پایدار سیستم اتوماسیون نقش مهمی داشته باشد.
جمع‌بندی و خرید PLC HIMA F7126
PLC HIMA F7126 که با عنوان دقیق‌تر ماژول منبع تغذیه HIMA F7126 شناخته می‌شود، یک ماژول DC/DC برای سیستم‌های صنعتی سازگار از جمله PES H51q است.
این محصول با دریافت ولتاژ 24 ولت DC، خروجی 5 ولت DC را تأمین می‌کند و توانایی ارائه جریان خروجی تا 10 آمپر را دارد.
علاوه بر این، وجود محدودکننده جریان در حدود 13 آمپر، حفاظت اضافه‌ولتاژ، حفاظت در برابر اتصال کوتاه و ایزولاسیون ایمن بین ورودی و خروجی، از ویژگی‌های مهم آن هستند.
همچنین، وجود سوکت تست و پتانسیومتر تنظیم ولتاژ در بخش جلویی ماژول، فرآیند بررسی و تنظیم را برای متخصصان آسان‌تر می‌کند.
بنابراین، اگر به دنبال خرید HIMA F7126 برای جایگزینی ماژول موجود یا استفاده در یک سیستم اتوماسیون صنعتی سازگار هستید، بررسی دقیق شماره فنی، وضعیت کالا و سازگاری آن با سیستم اهمیت بسیار زیادی دارد.
در نتیجه، HIMA F7126 می‌تواند یک انتخاب مناسب برای تأمین تغذیه پایدار در سیستم‌های صنعتی مبتنی بر تجهیزات سازگار HIMA باشد و با برخورداری از قابلیت‌های حفاظتی و طراحی صنعتی، نقش مهمی در عملکرد صحیح سیستم ایفا کند.
