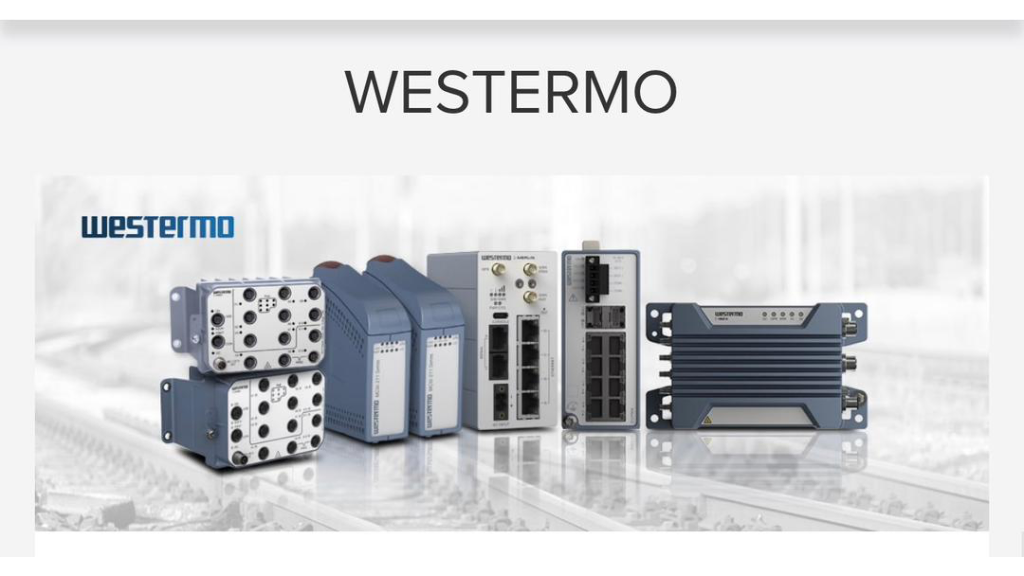

کارخانه وسترمو که در سال 1965 در شیکاگو تأسیس شد، اکنون به طور کامل در شهر یوتبری سوئد مستقر است و از قلب صنعت اسکاندیناوی به تولید تجهیزات تخصصی الکتریکی و صنعتی می‌پردازد. استقرار کارخانه در یوتبری، به دلیل دسترسی به فناوری‌های پیشرفته مهندسی و نیروی انسانی متخصص، باعث شده وسترمو در تولید سیستم‌های پیچیده و سفارشی‌سازی شده برای صنایع نفت، گاز، برق و حمل‌ونقل پیشرو باشد. خطوط تولید کاملاً اتوماتیک مجهز به ربات‌های صنعتی، دقت مونتاژ قطعات الکترونیکی و مکانیکی را به حداقل خطا می‌رساند. محصولات وسترمو با رعایت استانداردهای سخت‌گیرانه IEC، ISO 9001 و ISO 14001 طراحی و تولید می‌شوند که تضمین‌کننده کیفیت بالا، ایمنی عملکرد و حداقل اثرات زیست‌محیطی است. مهندسان وسترمو با بهره‌گیری از نرم‌افزارهای پیشرفته شبیه‌سازی و تحلیل تنش، هر محصول را برای شرایط عملیاتی بحرانی بهینه می‌کنند. همچنین، این کارخانه در توسعه فناوری‌های انرژی پایدار و کاهش مصرف برق دستگاه‌ها پیشرو بوده و راهکارهای هوشمند کنترل و مانیتورینگ را ارائه می‌دهد. سیستم‌های حفاظتی پیشرفته و قابلیت ارتقاپذیری محصولات، وسترمو را به گزینه اول پروژه‌های صنعتی با نیازهای خاص تبدیل کرده است. خدمات مهندسی پس از فروش شامل تحلیل داده‌های عملکرد، عیب‌یابی از راه دور و به‌روزرسانی نرم‌افزاری، موجب افزایش طول عمر مفید تجهیزات می‌شود. انتخاب تجهیزات وسترمو به معنای سرمایه‌گذاری روی فناوری برتر، کیفیت بی‌نظیر و پشتیبانی فنی جامع در سطح جهانی است.

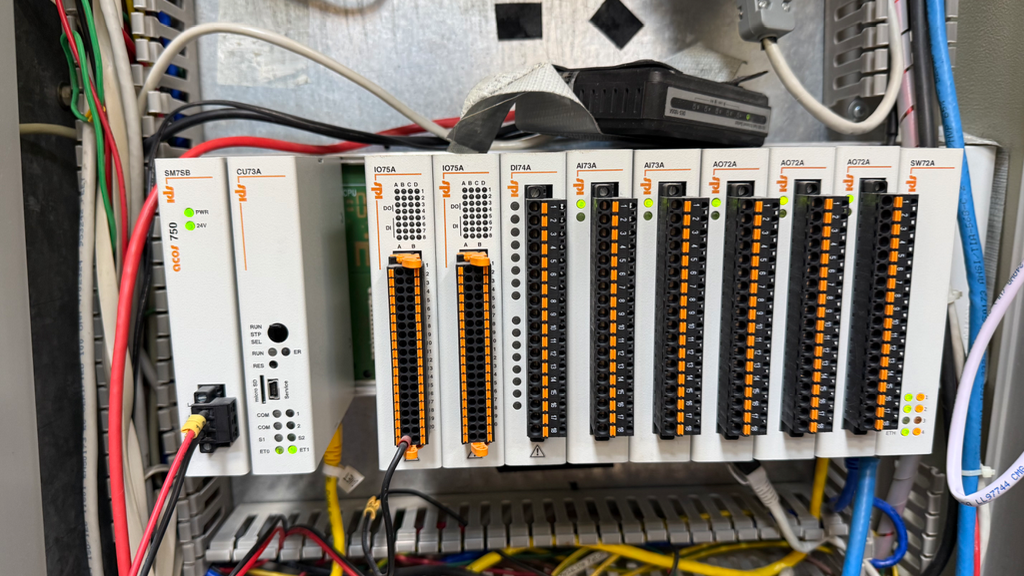

با ACOS 750، IDS یک دستگاه خودکار و تلمتری جمع و جور توسعه داده است. محیط I/O قابل تنظیم شامل ترمینال‌های هوشمند و جمع و جور است که در صورت لزوم می‌توانند به صورت غیرمتمرکز توزیع شوند. منبع تغذیه و ماژول CPU هر دو در یک محفظه فلزی محکم قرار دارند و بر روی ریل DIN با عرض 35 میلی‌متر نصب شده‌اند، به همراه حامل ماژول.

محیط I/O شامل ترمینال‌های هوشمند و جمع و جور در محفظه‌های پلاستیکی محکم است. ارتباط بین CPU و ترمینال‌های I/O از طریق باس EtherCAT با سرعت 100 مگابیت انجام می‌شود.

ACOS 750 یک سیستم مدولار و چندپردازنده‌ای است که شامل زیر رک، واحد منبع تغذیه/بسته قدرت، ماژول‌های پردازش مرکزی و ماژول‌های ارتباطی، رابط و I/O فرآیندی متصل می‌باشد.

ماژول‌ها از طریق سیستم باس EtherCAT® به هم متصل می‌شوند. بسته به نوع، اجزای سیستم در زیر رک قرار می‌گیرند یا از طریق یک رابط به زیر رک متصل می‌شوند. به عنوان گزینه‌ای دیگر، اتصال ماژول‌های I/O فرآیندی می‌تواند به صورت غیرمتمرکز انجام شود. برای این منظور، ماژول‌های استاندارد مبتنی بر اترنت و نسخه‌های فیبر نوری موجود است. به این ترتیب، ACOS 750 می‌تواند به راحتی برنامه‌ریزی، مقیاس‌بندی و گسترش یابد.

• زیر رک برای نصب مستقیم بر روی ریل حامل TS35

• ماژول‌های منبع تغذیه با قابلیت افزونگی

• ماژول‌های پردازش مرکزی

• ماژول‌های I/O استاندارد در محفظه فلزی محکم

• ماژول‌های جمع و جور در محفظه پلاستیکی

• ماژول‌های I/O استاندارد برای ولتاژهای کنترلی تا 220 ولت DC / 230 ولت AC

• سیستم اندازه‌گیری استاندارد شامل نظارت بر کیفیت ولتاژ طبق EN 50160

• قابلیت گسترش به ماژول‌های استاندارد و جمع و جور مرکزی و غیرمتمرکز

ارتباطات

مجموعه‌ای متنوع از گزینه‌های انتقال داده، واحدهای ACOS 750 را به دستگاه‌های خودکار و تلکنترلی واقعاً جهانی تبدیل می‌کند:

• IEC 60870-5-101 master

• IEC 60870-5-101 slave

• IEC 60870-5-104 client

• IEC 60870-5-104 server

• IEC 60870-5-103 master

• IEC 61850

• ارسال پیامک (SMS)

• Modbus RTU master/slave

• Modbus TCP client

• Profibus DP®V0 master

• OMRON host-link master

• همزمان‌سازی زمان NTP

• اتصالات PPP

• اتصالات OpenVPN

در عین حال، مجموعه‌ای متنوع از دستگاه‌های انتقال داده مانند TETRA، شبکه‌های بی‌سیم عمومی و خصوصی، DSL و غیره نیز می‌توانند استفاده شوند. علاوه بر این، دستگاه‌های ACOS 750 می‌توانند داده‌های کلاینت OpenVPN را از طریق یک اتصال اینترنتی امن به سرور OpenVPN منتقل کنند.

در ایران چند شرکت مطرح به عنوان تامین‌کننده کالا و نماینده تجهیزات کنترل صنعتی هیما (HIMA) فعالیت می‌کنند. این شرکت‌ها علاوه بر تأمین تجهیزات، گاهی در نصب، راه‌اندازی و خدمات پس از فروش هم نقش دارند.

وب سایت : ElectroTelecomm.ir

ویژگی‌ها:

صفحه دریچه جداگانه

صفحه دریچه از آلیاژ فولاد سخت شده جداگانه در برابر سایش مقاوم است. طراحی‌های یک‌جهته شامل یک اوریفیس پیش‌فشاری از پورت تخلیه به سیلندر نزدیک می‌شود. این روش اجازه می‌دهد که فشار به طور یکنواخت و تدریجی از ورودی به خروجی افزایش یابد تا شوک مکانیکی و نویز ناشی از آن به حداقل برسد. یک اوریفیس کاهش فشار با سیلندر نزدیک به پورت ورودی به بدنه پمپ ارتباط دارد. این اوریفیس روغنی را که پس از خروج از پورت تخلیه در سیلندر باقی مانده، کاهش فشار می‌دهد. این امر کارایی حجمی را افزایش می‌دهد و سیستم‌های سفت‌تری را با فراهم کردن راهی برای حذف روغن حاوی هوا از مدار ترویج می‌کند.

روتور برنزی

روتور برنزی یک‌تکه در برابر سایش، جمع‌آوری و سایش ناشی از آلاینده‌های موجود در مایع یا شرایط مایع با روانکاری کم مقاوم است. روتور دارای شیار است تا حرکت محوری را برای جبران ضخامت فیلم مایع و تغییرات دما امکان‌پذیر کند.

پیستون‌های توپ-کفش

توپ مفصل پیستون بر روی کفش پیستون تشکیل شده است. این امر طول کلی پیستون و نیروی جانبی ناشی از آن بر روی سوراخ‌های سیلندر را کاهش می‌دهد.

بلبرینگ‌های غلتکی

بلبرینگ‌های غلتکی دوگانه و سنگین، انتهای محرک شفت ورودی را پشتیبانی می‌کنند. این بلبرینگ‌ها توسط مایع هیدرولیک روانکاری شده و طراحی شده‌اند تا بارهای جانبی خارجی که معمولاً در کاربردهای محرک تسمه‌ای مشاهده می‌شوند، را تحمل کنند.

مونتاژ صفحه واکنش

مونتاژ صفحه واکنش از فولاد سنگین فورج شده دارای یک صفحه نیروی جداگانه از آلیاژ فولاد سخت شده است که سایش را توزیع کرده و هزینه‌های تعمیر را کاهش می‌دهد.

سیستم نگهدارنده دوگانه

فنرهای پیستون فردی، کل مجموعه پیستون را در برابر صفحه نیروی فشاری پیش بارگذاری می‌کنند. یک مجموعه نگهدارنده مکانیکی با فاصله ثابت، کفش‌های پیستون را در برابر صفحه نیروی فشاری نگه می‌دارد. در مقایسه با سیستم‌های نگهدارنده با فنر واحد که فقط کفش پیستون را نگه می‌دارند، این روش سایش مکانیکی، سایش مفصل پیستون و تولید نویز مرتبط را کاهش می‌دهد.

پیستون‌های کنترل متضاد

تغییرات جابه‌جایی سریع و پایدار است به دلیل نیروی بالای موقعیت‌دهی که از کنترل‌های تحت فشار خطی موجود است. پیستون‌های متضاد به طور هیدرولیکی مکانیزم تغییر جابه‌جایی را "فشرده" می‌کنند تا ثبات تحویل بهینه فراهم شود.

مزایا:

کاهش هزینه‌های سیستم

قابلیت فشار بالا این واحدها اجازه می‌دهد که از اجزاء سیستم کوچکتر برای مدیریت همان قدرت در هزینه کمتر استفاده شود. بلبرینگ‌های شفت سنگین بارهای معلق را تحمل می‌کنند و نیاز به شفت متقابل را در اکثر درایوهای غیرمستقیم حذف می‌کنند.

کاهش هزینه‌های عملیاتی

کارایی کلی بالا و کنترل‌های صرفه‌جویی در انرژی مصرف برق و نیازهای خنک‌کننده را کاهش می‌دهند.

طول عمر خدماتی طولانی

آلیاژ برنز مقاوم در کنار آلیاژهای فولاد سخت شده در گروه چرخان، و بلبرینگ‌های سنگین در سراسر پمپ استفاده می‌شود تا عمر عملیاتی طولانی فراهم کند.

قابل تعمیر

طراحی شده برای اجازه دادن به خدمات آسان در میدان. تمام قطعاتی که تحت سایش قرار دارند قابل تعمیر در میدان هستند.

سطوح صدای کم

پیستون‌های پیش بارگذاری شده، زمان‌بندی پورت منحصر به فرد و ساختار محکم بدنه سطوح صدای پایینی تولید می‌کند (PV320 83.5 dBa در 1800 RPM، 4000 psi، 24 GPM).

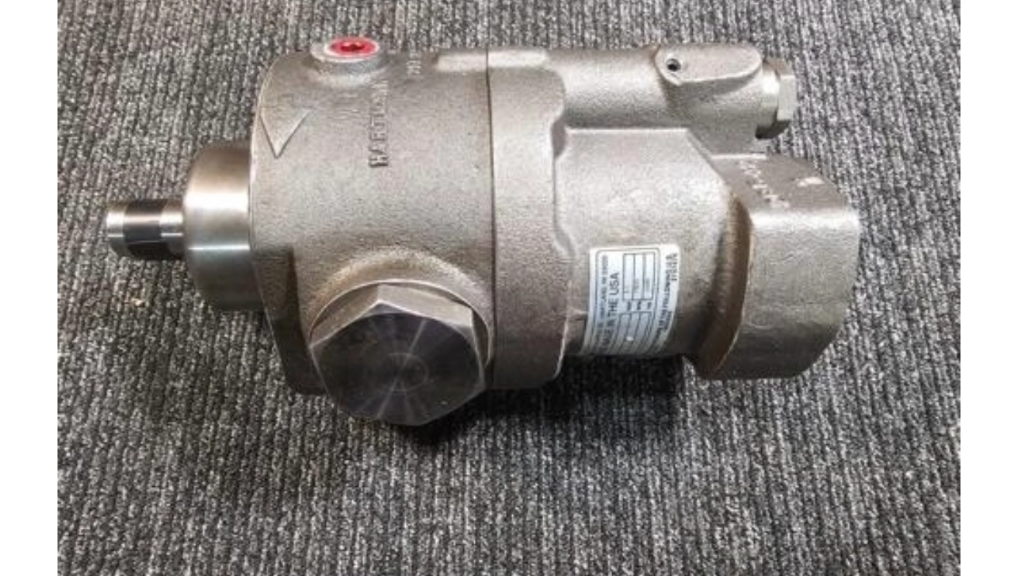

Hartmann | هارتمن

هارتمن کنترل (Hartmann Controls) یک برند آمریکایی‌‌ می‌باشد که در زمینه تولید سیستم‌ها و قطعات هیدرولیک فعالیت دارد. از جمله تولیدات این شرکت‌‌ که در صنایع مختلف مورد استفاده قرار‌‌ می‌گیرد می‌توان به پمپ صنعتی (Industrial Pump)، موتور هیدرولیک (Hydraulic Motor) و شیر کنترل پمپ هیدرولیک (Hydraulic pump control valve) اشاره کرد.

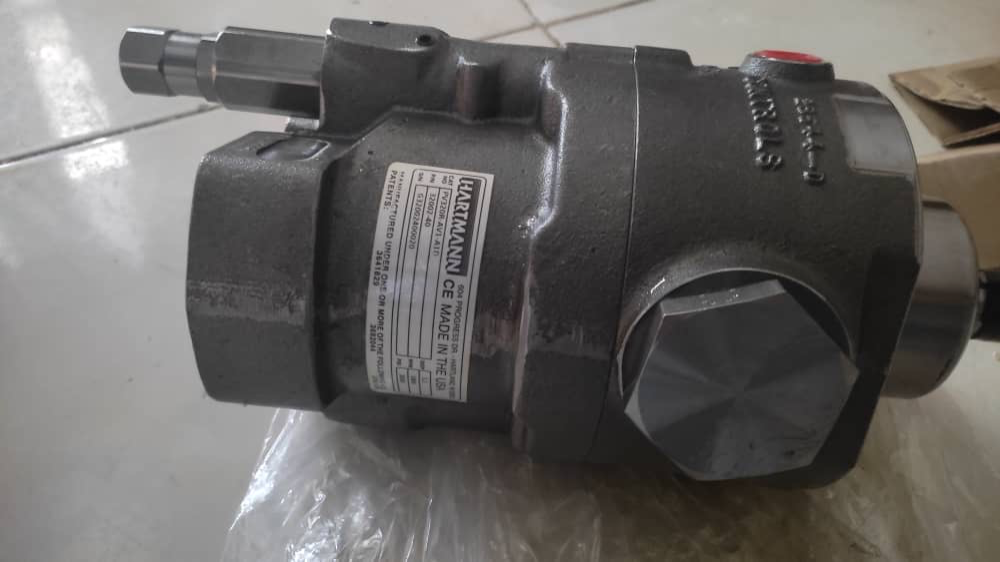

Hydraulic Oil Pump

Supplier: HARTMANN Control/ USA

MODEL: PV320R- AV1- A1D

P/N:32002-40

این اطلاعات نشان می دهد پمپ هیدرولیک هارتمن با نشان PV 320R به عنوان پمپ اصلی هیدرولیک در سیستمهای جانبی accessory driven pump به کار می‌رود

مروری بر پمپ‌های روغن هیدرولیک هارتمن

پمپ روغن هیدرولیک هارتمن یک جزء درون یک سیستم هیدرولیک است که مایع هیدرولیک را جابه‌جا می‌کند تا قدرت هیدرولیک تولید کند. شرکت هارتمن کنترلز، یک شرکت مستقر در ایالات متحده، این پمپ‌ها را تولید می‌کند، به ویژه سری PV از پمپ‌های پیستونی محوری. این پمپ‌ها برای کاربردهای مختلف طراحی شده‌اند و می‌توانند انواع مختلف مایعات هیدرولیک را شامل مایعات بیو-engineered، مبتنی بر آب، مقاوم در برابر آتش یا مبتنی بر استر فسفات، تحمل کنند.

بررسی دقیق‌تر:

ویژگی‌ها و انواع کلیدی:

پمپ‌های پیستونی محوری:

سری PV هارتمن پمپ‌های پیستونی محوری هستند که نوعی از پمپ‌های هیدرولیک هستند که از پیستون‌هایی با چیدمان موازی با شفت محرکه استفاده می‌کنند.

جابه‌جایی متغیر:

این پمپ‌ها معمولاً دارای جابه‌جایی متغیر هستند، به این معنی که مقدار مایعی که پمپ می‌کند قابل تنظیم است. این معمولاً با تنظیم زاویه یک صفحه سوئش درون پمپ کنترل می‌شود.

کنترل‌های ماژولار:

برخی مدل‌ها دارای سیستم‌های کنترل ماژولار هستند که امکان سفارشی‌سازی و انعطاف‌پذیری در عملکرد آن‌ها را فراهم می‌کند.

مایعات تخصصی:

پمپ‌های هارتمن می‌توانند با انواع مختلف مایعات هیدرولیک استفاده شوند، از جمله مایعاتی که برای کاربردهای خاص مانند مایعات بیو-engineered یا مقاوم در برابر آتش طراحی شده‌اند.

فشار بالا و کاربری سنگین:

برخی مدل‌ها برای کاربردهای فشار بالا یا کاربری سنگین طراحی شده‌اند و دارای تغییرات داخلی برای تحمل نیازهای افزایش یافته هستند.

ملاحظات کلیدی:

شرایط ورودی:

شرایط ورودی مناسب برای عملکرد و طول عمر پمپ بسیار مهم است. این شامل حفظ دمای مایع و محدود کردن سرعت مایع برای جلوگیری از کاویتاسیون است.

دمای مایع:

دمای مایع هیدرولیک در ورودی پمپ نباید از 140 درجه فارنهایت (60 درجه سانتی‌گراد) بیشتر شود.

شیر اطمینان فشار:

یک شیر اطمینان فشار باید در سیستم هیدرولیک گنجانده شود تا از پمپ و سایر اجزاء در برابر فشار بیش از حد محافظت کند.

نگهداری:

نگهداری منظم، از جمله بررسی و حفظ سطح صحیح روغن، برای عملکرد بهینه پمپ ضروری است.

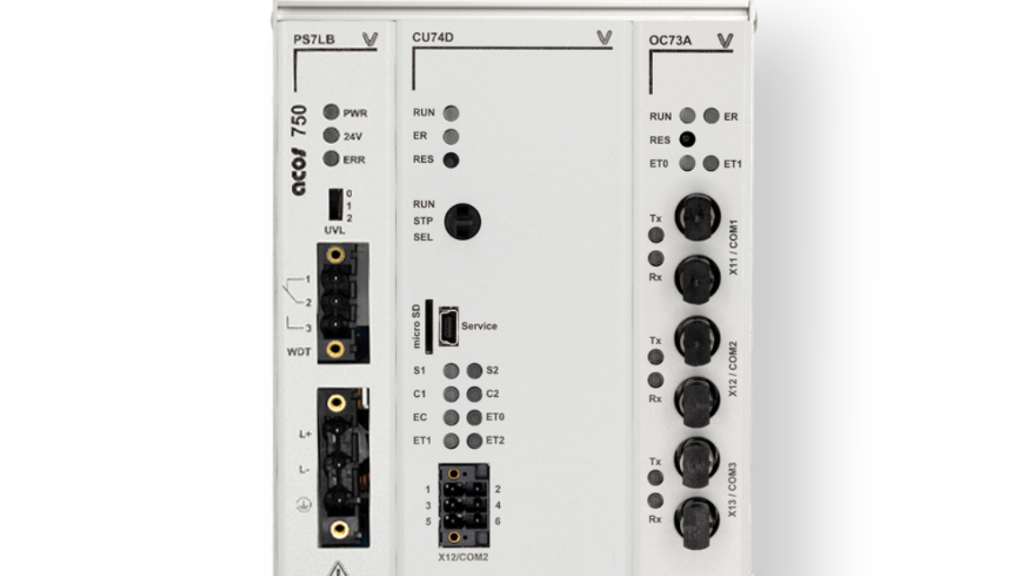

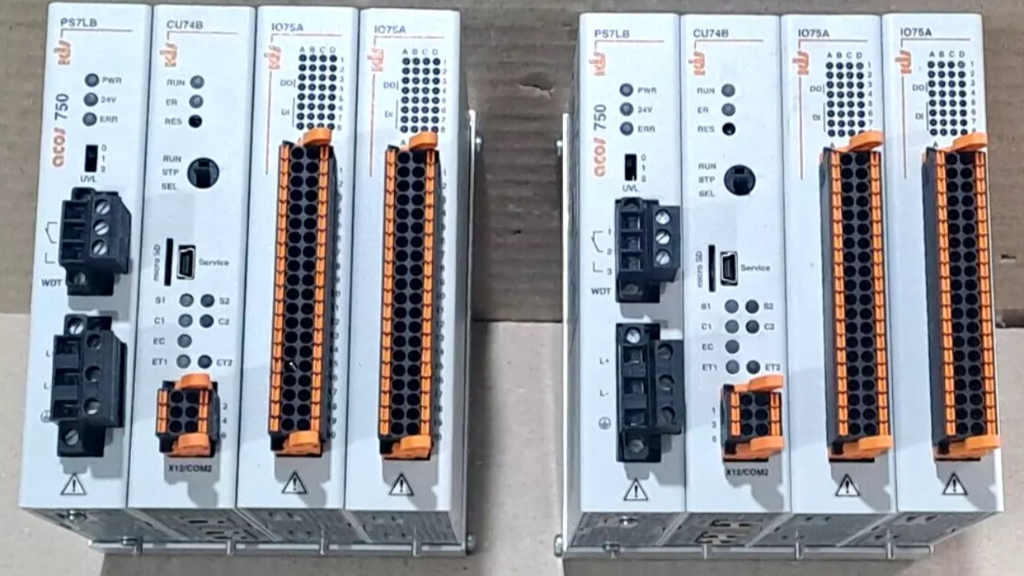

IDS ACOS 750  یکی از محصولات پیشرفته شرکت IDS  آلمان است که برای استفاده در شبکه‌های توزیع برق، آب، گاز و زیرساخت‌های حیاتی طراحی شده است. این RTU با ویژگی‌های ماژولار و پیشرفته خود، امکان نظارت، کنترل و جمع‌آوری داده‌های از راه دور را فراهم می‌کند و در سیستم‌های اتوماسیون صنعتی و اسکادا (SCADA) کاربرد گسترده‌ای دارد.

مشخصات  RTU IDS ACOS 750:

کاربردها:

در سیستم IDS ACOS 750، ماژول‌های مختلفی وجود دارند که به تفکیک در زیر فهرست شده‌اند:

With ACOS 750, IDS has developed a compact automation and telemetry device. The adaptable I/O periphery consists of intelligent compact terminals which, if necessary, can be distributed in a decentralised manner.Both the power supply and the CPU module are located in a sturdy metal housing and are mounted on a 35mm DIN top-hat rail, together with the module carrier.

The I/O periphery consists of intelligent compact terminals in sturdy plastic housings. Communication between the CPU and the I/O terminals takes place via 100Mbit EtherCAT bus.

The ACOS 750 is a modular, multiprocessor-capable system, comprising the subrack, power supply unit/power pack, central processor modules and connected communications, interface and process I/O modules.

The modules are connected by means of an EtherCAT®️ bus system. Depending on type, the system components are accommodated in the subrack, or connected via an interface to the subrack. As an option, the connection of the process I/O modules can be decentralised. Standard Ethernet-based system modules and fibre-optic versions are available for this purpose. In this way, the ACOS 750 can be planned, scaled and expanded with ease.

Subrack for mounting directly on TS35 carrier rail

Redundancy-capable power supply modules

Central processor modules

Standard I/O modules in a sturdy metal housing

Compact modules in a plastic housing

Standard I/O modules for control voltages up to 220 V DC / 230 V AC

Standard measuring system incl. voltage quality monitoring as per EN 50160

Can be expanded to include central and decentralised standard and compact modules

COMMUNICATION

A diverse range of data transmission options makes units in the ACOS 750 truly universal automation and telecontrol devices:

IEC 60870-5-101 master

IEC 60870-5-101 slave

IEC 60870-5-104 client

IEC 60870-5-104 server

IEC 60870-5-103 master

IEC 61850

Sending of SMS

Modbus RTU master/slave

Modbus TCP client

Profibus DP®️V0 master

OMRON host-link master

NTP time synchronisation

PPP connections

OpenVPN connections

At the same time, a varied array of data transmission devices such as TETRA, public and private wireless networks, DSL etc. can be used. In addition, devices from the ACOS 750 can transfer OpenVPN client data to an OpenVPN server via a secure internet connection.
